【蓝桥杯】03 - 考点复盘

2024-03-23

2024-10-15

学习笔记

单片机

/

蓝桥杯

一、LED模块#

1.LED底层代码#

1
void Led_Disp(unsigned char addr, enable)
2
{
3
    static unsigned char temp = 0x00;
4
    static unsigned char temp_old = 0xff;
5
    if (enable)
6
        temp |= 0x01 << addr;
7
    else
8
        temp &= ~(0x01 << addr);
9
   if (temp != temp_old)
10
    {
11
        P0 = ~temp;
12
        P2 = P2 & 0x1f | 0x80;
13
        P2 &= 0x1f;
14
        temp_old = temp;
15
    }
16
}

2.基本调用方式#

1
ucLED[n]=x;
2

3
中断程序
4
{
5
    Led_Disp(Nixie_Pos,ucLED[Nixie_Pos]);
6
}

二、按键模块#

1.按键底层代码#

1
unsigned char Key_Read()
2
{
3
    unsigned char temp = 0;
4
    ET0 = 0;
5
    P44 = 0;P42 = 1;P35 = 1;P34 = 1;
6
    if(P33

2.基本调用方式#

1
switch(Key_Down)//下降沿
2
{
3
    case X:
4

5
    break;
6
}

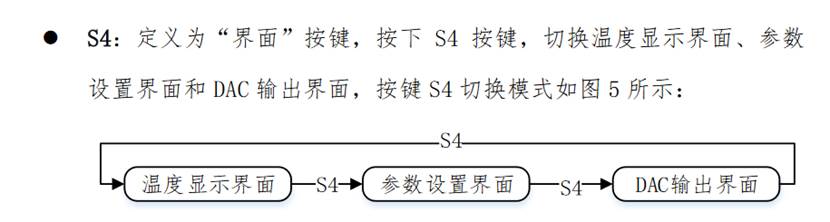

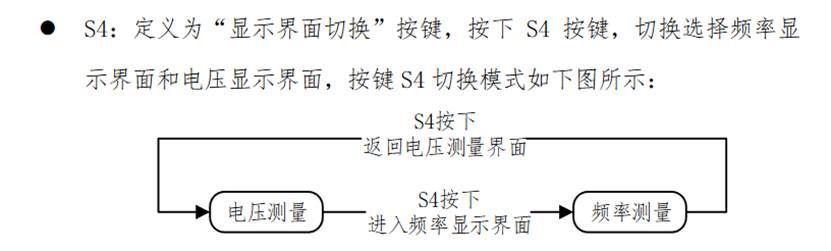

2.3 模式切换#

第十届省赛真题

第十二届省赛真题

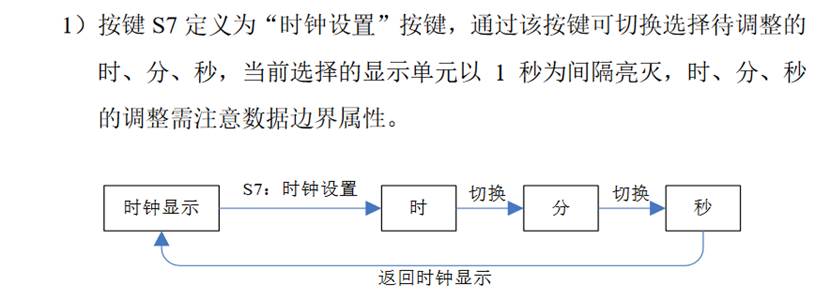

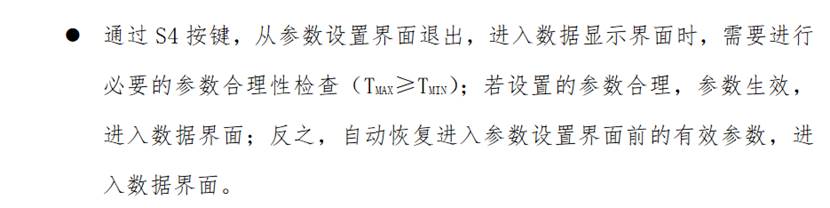

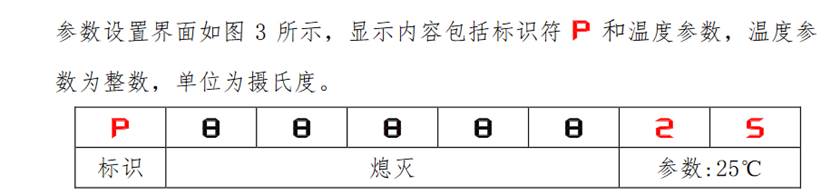

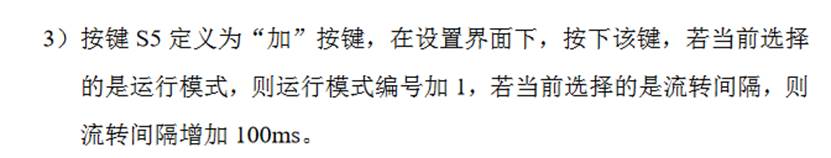

2.4 参数设置#

第九届省赛真题

第八届省赛真题

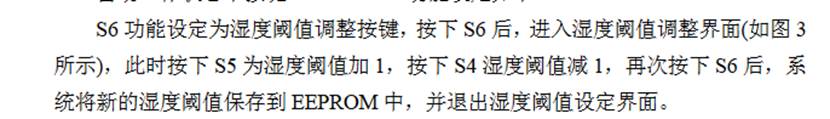

2.5 参数保存#

第五届省赛真题

第十一届省赛真题

2.6 特定使能#

第十一届省赛真题

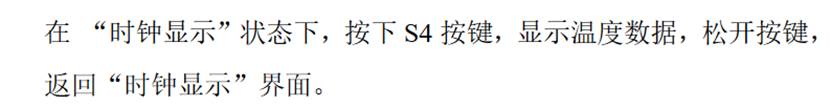

2.7 长按跳转松手返回#

第八届省赛真题

2.8 键盘输入#

模拟训练二

2.9 长按短按效果不同#

三、数码管模块#

1.数码管底层代码#

1
unsigned char seg_dula[] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff};
2
unsigned char seg_wela[] = {0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
3

4
void Seg_Disp(unsigned char wela,dula,point)
5
{
6
    P0 = 0xff;
7
    P2 = P2 & 0x1f | 0xe0;
8
    P2 &= 0x1f;
9

10
    P0 = seg_wela[wela];
11
    P2 = P2 & 0x1f | 0xc0;
12
    P2 &= 0x1f;
13

14
    P0 = seg_dula[dula];
15
    if(point)
16
        P0 &= 0x7f;
17
    P2 = P2 & 0x1f | 0xe0;
18
    P2 &= 0x1f;
19
}

2.基本调用方式#

1
Seg_Buf[X] = Y;
2
Seg_Point[X] = Y;

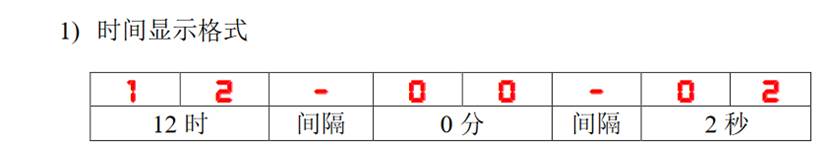

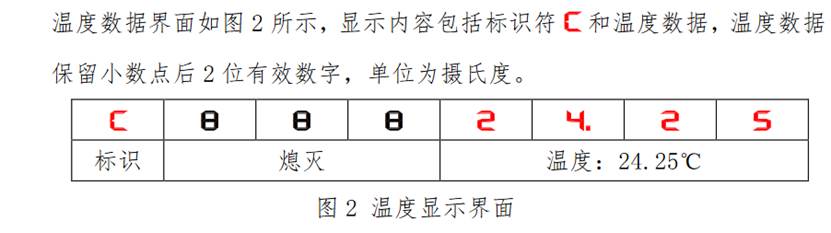

3.3 显示整数变量#

第十二届省赛真题

3.4 显示小数点变量#

第十二届省赛真题

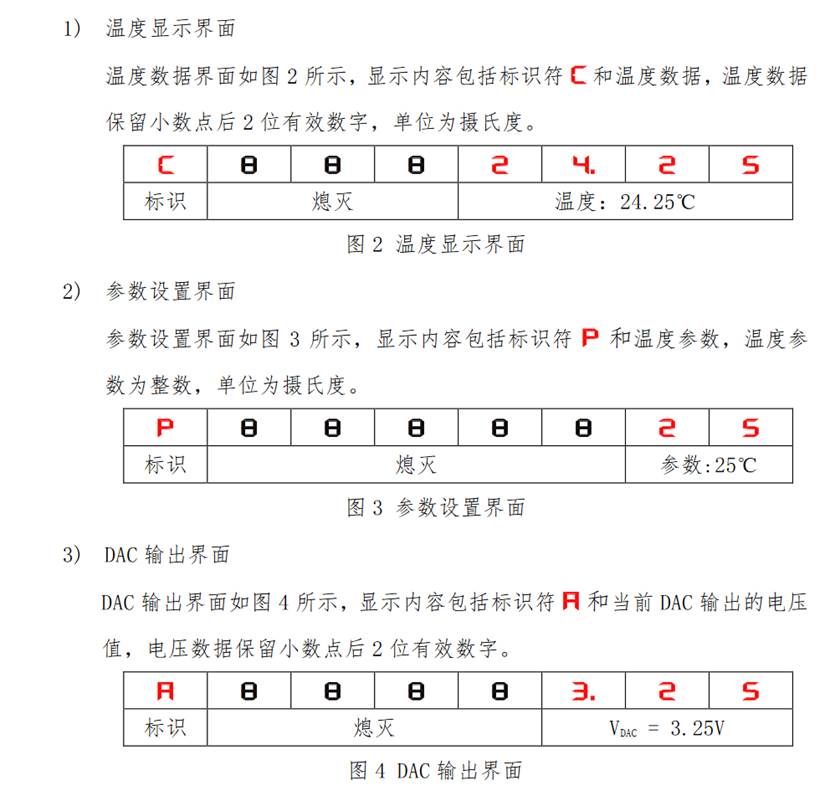

3.5 不同状态显示不同内容#

第十二届省赛真题

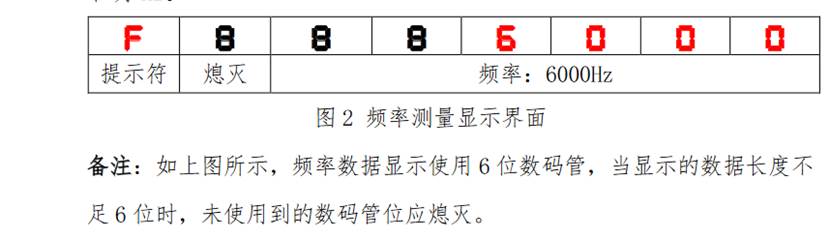

3.6 高位熄灭#

第十届省赛真题

3.7 选中单元闪烁#

第八届省赛真题

四、继电器蜂鸣器#

1.底层代码#

1
static unsigned char temp_1 = 0x00;
2
static unsigned char temp_old_1 = 0xff;
3

4
void Beep(unsigned char flag)
5
{
6
    if(flag)
7
        temp_1 |= 0x40;
8
    else
9
        temp_1 &= ~0x40;
10
    if(temp_1 != temp_old_1)
11
    {
12
        P0 = temp_1;
13
        P2 = P2 & 0x1f | 0xa0;
14
        P2 &= 0x1f;
15
        temp_old_1 = temp_1;
16
    }
17
}
18

19
void Relay(unsigned char flag)
20
{
21
    if(flag)
22
        temp_1 |= 0x10;
23
    else
24
        temp_1 &= ~0x10;
25
    if(temp_1 != temp_old_1)
26
    {
27
        P0 = temp_1;
28
        P2 = P2 & 0x1f | 0xa0;
29
        P2 &= 0x1f;
30
        temp_old_1 = temp_1;
31
    }
32
}

…

NE555#

绑定定时器0，应采用计数器模式

超声波#

1.超声波底层代码#

1
void Delay12us()        //@12.000MHz
2
{
3
    unsigned char i;
4

5
    _nop_();
6
    _nop_();
7
    i = 33;
8
    while (--i);
9
}
10

11
void Ut_Wave_Init() //超声波初始化函数 产生8个40Mhz的方波信号
12
{
13
    unsigned char i;
14
    for(i=0;i<8;i++)
15
    {
16
        Tx = 1;
17
        Delay12us();
18
        Tx = 0;
19
        Delay12us();
20
    }
21
}
22

23
unsigned char Ut_Wave_Data() //超声波距离读取函数
24
{
25
    unsigned int time;//时间储存变量
26
    TMOD &= 0x0f;//配置定时器1计时模式
27
    TH1 = TL1 = 0;//复位计数值 等待超声波信号发出
28
    Ut_Wave_Init();//发送超声波信号
29
    TR1 = 1;//开始计时
30
    while((Rx

2.PCA写法#

1
unsigned char Ut_Wave_Data() //超声波距离读取函数
2
{
3
    unsigned int time;//时间储存变量
4
    CMOD =  0x00;//配置PCA工作模式
5
    CH = CL = 0;//复位计数值 等待超声波信号发出
6
    Ut_Wave_Init();//发送超声波信号
7
    CR = 1;//开始计时
8
    while((Rx

串口#

1.串口底层#

1
/* 串口初始化函数 */
2
void UartInit(void)     //9600bps@12.000MHz
3
{
4
    SCON = 0x50;        //8位数据,可变波特率
5
    AUXR |= 0x01;       //串口1选择定时器2为波特率发生器
6
    AUXR |= 0x04;       //定时器时钟1T模式
7
    T2L = 0xC7;     //设置定时初始值
8
    T2H = 0xFE;     //设置定时初始值
9
    AUXR |= 0x10;       //定时器2开始计时
10
    ES = 1;
11
    EA = 1;
12
}
13

14
/* 字节发送函数 */
15
void SendByte(unsigned char dat)
16
{
17
    SBUF=dat;//将dat数据赋给SBUF，将数据发送出去
18
    while(TI

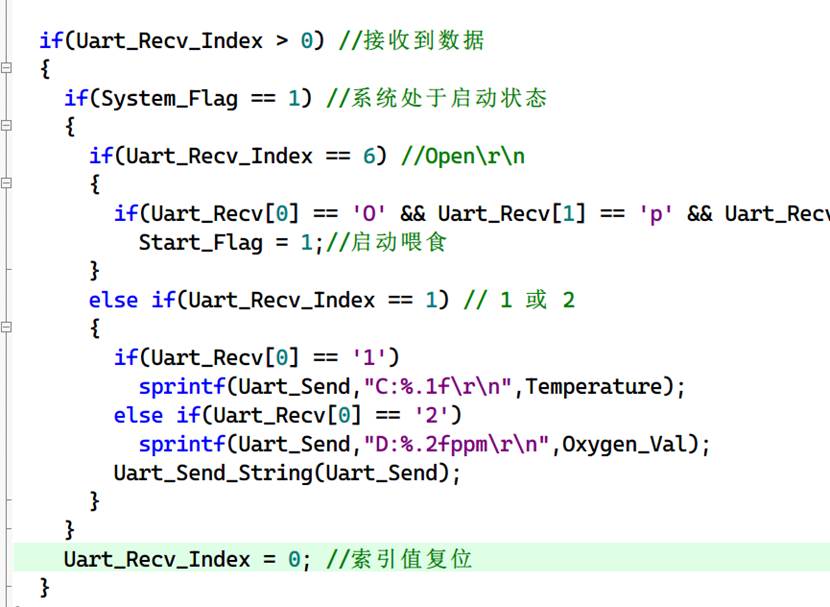

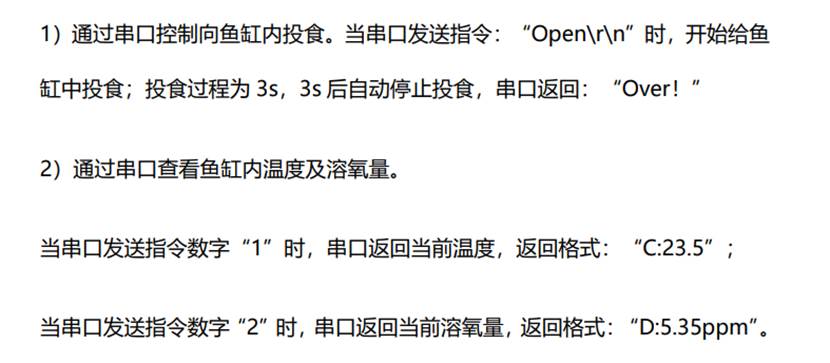

2. 串口接收数据#

模拟题

3. 串口发送数据#

模拟题

内存溢出：idata/xdata/data/code

第三部分大模板#

一、头文件声明区域#

1
/* 头文件声明区 */
2
#include <STC15F2K60S2.H>//单片机寄存器专用头文件
3

4
#include <Init.h>//初始化底层驱动专用头文件
5

6
#include <Led.h>//Led底层驱动专用头文件
7

8
#include <Key.h>//按键底层驱动专用头文件
9

10
#include <Seg.h>//数码管底层驱动专用头文件
11

12
#include <Uart.h>//串口底层驱动专用头文件

二、变量声明区域#

1
/* 变量声明区 */
2

3
unsigned char Key_Val,Key_Down,Key_Old,Key_Up;//按键专用变量
4

5
unsigned char Key_Slow_Down;//按键减速专用变量
6

7
unsigned char Seg_Buf[8] = {10,10,10,10,10,10,10,10};//数码管显示数据存放数组
8

9
unsigned char Seg_Point[8] = {0,0,0,0,0,0,0,0};//数码管小数点数据存放数组
10

11
unsigned char Seg_Pos;//数码管扫描专用变量
12

13
unsigned int Seg_Slow_Down;//数码管减速专用变量
14

15
unsigned char ucLed[8] = {0,0,0,0,0,0,0,0};//Led显示数据存放数组
16

17
unsigned char Uart_Slow_Down;//串口减速专用变量
18

19
unsigned char Uart_Recv[10];//串口接收数据储存数组 默认10个字节 若接收数据较长 可更改最大字节数
20

21
unsigned char Uart_Recv_Index;//串口接收数组指针
22

23
unsigned char Uart_Send[10];//串口接收数据储存数组 默认10个字节 若发送数据较长 可更改最大字节数

三、按键处理函数#

1
/* 键盘处理函数 */
2

3
void Key_Proc()
4

5
{
6

7
  if(Key_Slow_Down) return;//作用：使得程序在每次定时扫描过程只执行一次，即Key_Slow_Down=0时立即置1，向下执行。
8

9
  Key_Slow_Down = 1;//键盘减速程序
10

11

12

13
  Key_Val = Key_Read();//实时读取键码值
14

15
  Key_Down = Key_Val & (Key_Old ^ Key_Val);//捕捉按键下降沿
16

17
  Key_Up = ~Key_Val & (Key_Old ^ Key_Val);//捕捉按键上降沿
18

19
  Key_Old = Key_Val;//辅助扫描变量
20

21

22

23
}

四、信息处理函数#

1
/* 信息处理函数 */
2

3
void Seg_Proc()
4

5
{
6

7
  if(Seg_Slow_Down) return;
8

9
  Seg_Slow_Down = 1;//数码管减速程序
10

11

12

13
}

五、其他显示函数#

1
/* 其他显示函数 */
2

3
void Led_Proc()
4

5
{
6

7

8

9
}

六、串口处理函数#

1
/* 串口处理函数 */
2

3
void Uart_Proc()
4

5
{
6

7
  if(Uart_Slow_Down) return;
8

9
  Uart_Slow_Down = 1;//串口减速程序
10

11

12

13
}

七、定时器初始化函数#

1
/* 定时器0中断初始化函数 */
2

3
void Timer0Init(void)    //1毫秒@12.000MHz
4

5
{
6

7
  AUXR &= 0x7F;    //定时器时钟12T模式
8

9
  TMOD &= 0xF0;    //设置定时器模式
10

11
  TL0 = 0x18;   //设置定时初始值
12

13
  TH0 = 0xFC;   //设置定时初始值
14

15
  TF0 = 0;     //清除TF0标志
16

17
  TR0 = 1;     //定时器0开始计时
18

19
  ET0 = 1;   //定时器中断0打开
20

21
  EA = 1;   //总中断打开
22

23
}

八、中断服务函数#

1
/* 定时器0中断服务函数 */
2

3
void Timer0Server() interrupt 1
4

5
{
6

7
  if(++Key_Slow_Down

九、串口服务函数#

1
/* 串口1中断服务函数 */
2

3
void Uart1Server() interrupt 4
4

5
{
6

7
  if(RI == 1) //串口接收数据
8

9
  {
10
      Uart_Recv[Uart_Recv_Index] = SBUF;
11
      Uart_Recv_Index++;
12
      RI = 0;
13
  }
14
}

十、主函数#

1
/* Main */
2

3
void main()
4

5
{
6

7
  System_Init();
8

9
  Timer0Init();
10

11
  UartInit();
12

13
  while (1)
14

15
  {
16

17
    Key_Proc();
18

19
    Seg_Proc();
20

21
    Led_Proc();
22

23
    Uart_Proc();
24

25
  }
26

27
}
