【51单片机】第十七讲 红外通信
2024.2.2日更新
一、使用模块
红外遥控
- 介绍:红外遥控是利用红外光进行通信的设备,由红外LED将调制后的信号发出,由专用的红外接收头进行解调输出。
- 红外LED波长:940nm,红外信号属于电磁波
- 通信协议标准:NEC标准

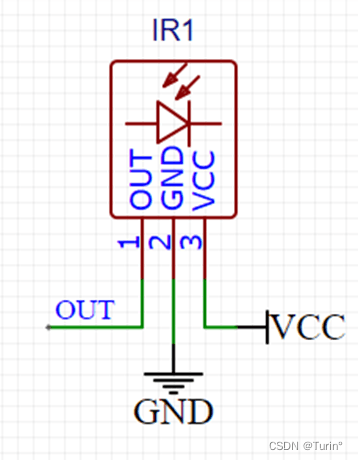

红外接收管

二、原理部分
一、红外通信的原理
- 空闲状态:红外LED不亮,接收头输出高电平

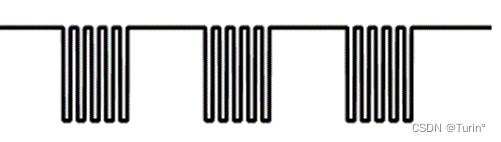

- 发送低电平:红外LED以38KHz频率闪烁发光,接收头输出低电平
- 发送高电平:红外LED不亮,接收头输出高电平
总而言之,只有红外LED发送38KHZ的闪烁信号时,红外接收头OUT引脚才会对外输出低电平信号
红外发送–红外接收的本质是调制和解调,在这种条件下,可以过滤掉自然界中的“噪声信号”,只有38KHZ附近的红外信号才能被红外接收头识别转换为对应的低电平。
转换示意图:
1.红外LED发出的信号

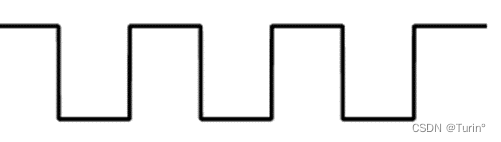

2.红外接收头发出的信号

其中,红外接收头发出的低电平信号的宽度等价于红外LED发送的38KHz信号的时间。
二、NEC通信的原理
一、红外NEC协议

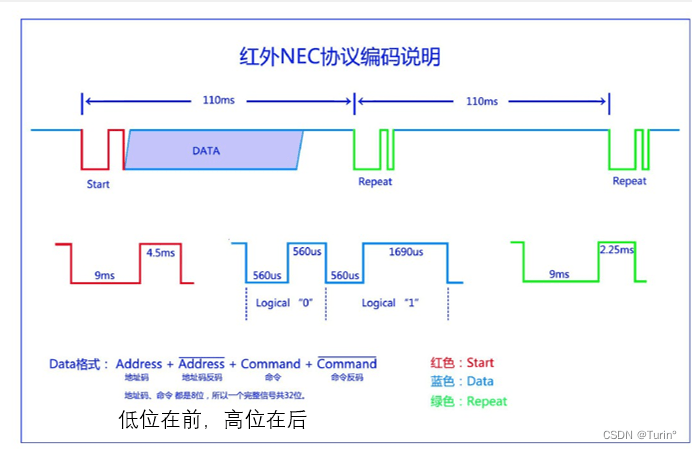

在51单片机中,使用NEC通信协议,虽然NEC标准上要求(比如说Start信号)低电平持续时间9ms,高电平持续时间4.5ms,但是stc89c52用红外通信要使用到外部中断,外部中断检测方式有两种:低电平/下降沿,我们这里使用下降沿检测方式,一个完整的Start信号,包含两个下降沿,即触发两次中断,所以只要从第一次中断开始起始,第二次中断判断时间长度,即可分辨是Start还是Repeat信号。
二、NEC编码

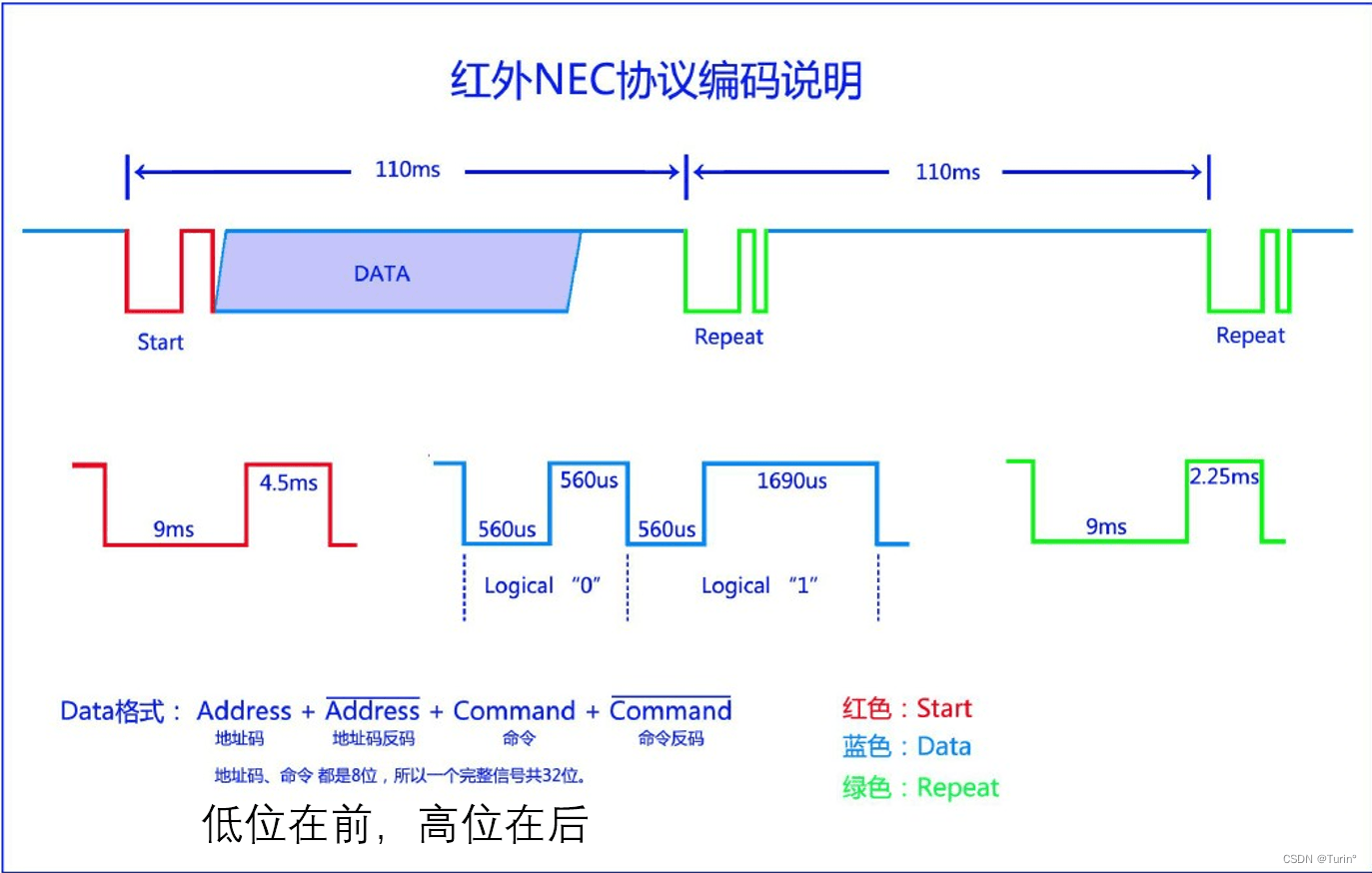

NEC编码包括地址码和命令码,其中地址吗和命令码都会进行一次反码校验。因此,一段完整的NEC数据码一共有4个字节,32位bit

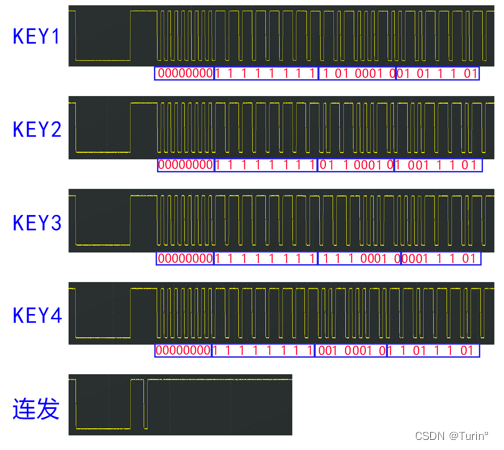

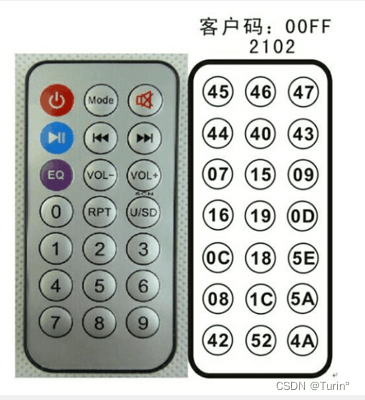

遥控器键码

这里,我们定义地址码为Address,命令码为Command, 完整的数据码为DATA,如果我们按下0,那么发送的Address=0x00; Command =0x16; 那么DATA一共包含0X00,0XFF,0X16,~0X16四个字节的先后数据。
三、外部中断的原理
- STC89C52有四个外部中断
- STC89C52外部中断有两种方式:下降沿/低电平触发

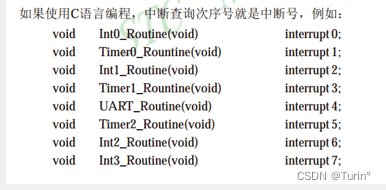

- 中断号

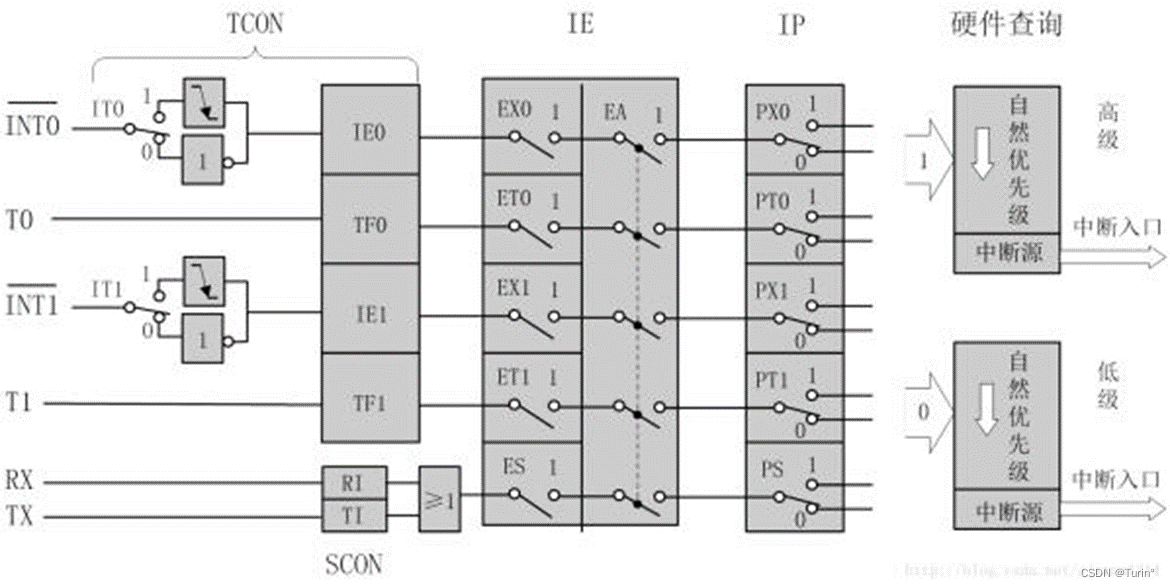

外部中断配置的寄存器:

三、代码部分
重要调试过程
11.0592MHZ和12MHZ的定时器计数速率不一致,硬件电路或者程序运行速度相关问题,可能导致实际的(比如Start命令)宽度并不是很接近于标准的通信协议,需要我们自己去调试,这里我在调试的过程中遇到了一些问题,以下为相关代码和解决方法
外部中断
#include <REGX52.H>#include "Timer0.h"#include "Delay.h"#include "LCD1602.h"#include "INT0.h"
unsigned char Num;void main(){ LCD_Init(); Int0_Init(); while(1) { LCD_ShowNum(1,1,Num,2); }}
void Int0_Rountine(void) interrupt 0{ Num++;}#include <REGX52.H>
/** * @brief * @param * @retval
*/
void Int0_Init(void) //@11.0592MHz{ IT0=1; IE0=0; EX0=1; EA=1; PX0=1;}
/*void Int0_Rountine(void) interrupt 0;{
}*/Timer0计时模块编写,用作跟红外通信相关的编码时序计时

#include <REGX52.H>
void Timer0_Init(void) //@11.0592MHz{ TMOD &= 0xF0; TMOD |= 0x01; TL0 = 0x00; TH0 = 0x00; TF0 = 0; TR0 = 0; ET0=1; EA=1; PT0=0;}
void Time0_SetCounter(unsigned int Number){ TL0=0x0F&Number; TH0=0xF0&Number;}
unsigned int Time0_GetCounter(){ unsigned int number; number=TL0+TH0; return number;}
void Time0_Run(unsigned char Flag){ if(Flag) { TR0=1; } else { TR0=0; }}/*定时器中断函数模板void Timer0_Routine() interrupt 1 //中断子程序{
static unsigned int T0Count;//静态局部变量,保证退出函数之后不销毁 TL0 = 0x66; //设置定时初始值 TH0 = 0xFC; //设置定时初始值 T0Count++;//每次进入中断子程序,秒控制器自加一 if(T0Count>=1000)//每1s执行对P2_0的操作 { T0Count=0; P2_0 =~P2_0; }}*/红外通信模块
测试结果:红外可以接收,但是无法发送起始命令(按下按键后,LED不亮)
问题分析 :计时器计数的时长不在我们 > if(IR_Time>=13500-500 && IR_Time<=13500+500) < 语句的判断范围内
解决方案:修改if语句的判断范围,使之能检测到Start命令,并用LCD1602显示定时器发送Start命令实际的定时器计数数值IR_Time。
#include <REGX52.H>#include "Timer0.h"#include "INT0.h"
unsigned char IR_ADDRESS;unsigned char IR_State;unsigned char IR_Time;
void IR_Init()//红外中断初始化{ Timer0_Init(); Int0_Init();}
void Int0_Rountine(void) interrupt 0 //外部中断函数,使用状态机方法{ if(IR_State测试定时器是否正常计数
问题1:延时函数用到12MHZ,需要改写
问题2: Timer0模块多个函数编写存在问题
#include <REGX52.H>#include "Timer0.h"#include "Delay.h"#include "LCD1602.h"#include "INT0.h"#include "IR.h"
unsigned char Num;//Num只能到255void main(){ LCD_Init(); Timer0_Init(); Timer0_SetCounter(0); Timer0_Run(1); Delay(1); LCD_ShowNum(1,1,Timer0_GetCounter(),5); while(1) {
}}修改后,再次测试…
延时13ms观察定时器计数,通过LCD可以看到,13ms对应的计数居然是12076, 不符合12MHZ的通信要求,由此,我们要重新运算通信时序时长

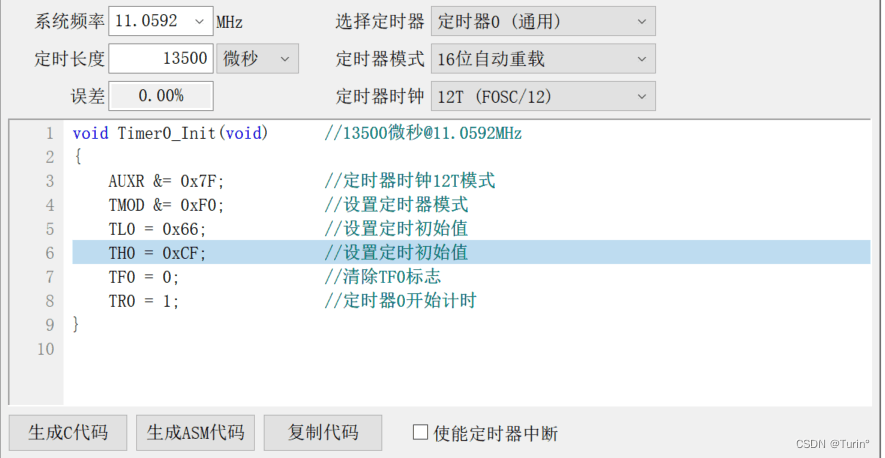

使用时间转换器Timer0_usCount ,对比结果,显示真实的13500ms对应的定时器计数值
#include <REGX52.H>#include "Timer0.h"#include "Delay.h"#include "LCD1602.h"#include "INT0.h"#include "IR.h"
unsigned char Num;void main(){ LCD_Init(); Timer0_Init();Timer0_SetCounter(0);Timer0_Run(1); Delay(13); LCD_ShowNum(1,1,Timer0_GetCounter(),5); LCD_ShowNum(2,1,Timer0_usCount(0x66,0xCF),5); while(1) {
}}

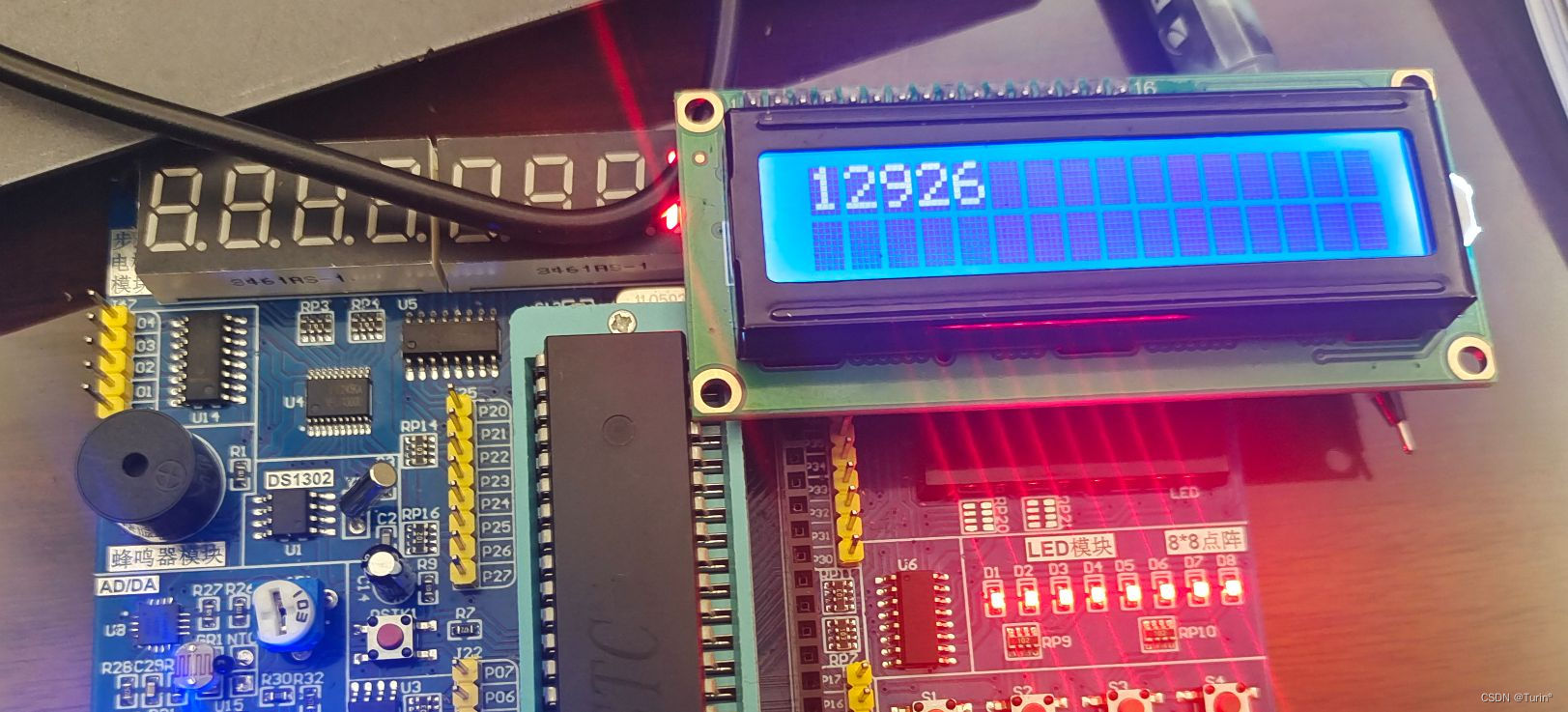

实际红外管,起始命令的时长为”12926”
#include <REGX52.H>#include "Timer0.h"#include "INT0.h"#include "LCD1602.h"
unsigned char IR_ADDRESS;unsigned char IR_State;
//unsigned char IR_Time; 错误!!!这里定义为字符类型,对应的数值仅有255,对应的13500无法赋值给IR_Timeunsigned int IR_Time;
void IR_Init()//红外中断初始化{ Timer0_Init(); Int0_Init();}
void Int0_Rountine(void) interrupt 0 //外部中断函数,使用状态机方法{ if(IR_State经过对代码的修改后,将程序烧录到单片机上,在LCD1602上显示能够进入>if(IR_Time>12926-500 && IR_Time<12926+500)语句的命令时长<

IR_Time在12926附近浮动,可见用标准的13500作为代码中的时长判断并不合适,同理,后续的其他命令时长(低电平/高电平/Repeat/)也用这种方法测试(调大判断范围、显示真实时长、修改合适的范围)
一、外部中断
1.外部中断寄存器配置
#include <REGX52.H>
/** * @brief * @param * @retval
*/
void Int0_Init(void) //@11.0592MHz{ IT0=1;//下降沿触发中断 IE0=0; EX0=1; EA=1; PX0=1;}
/*void Int0_Rountine(void) interrupt 0;{
}*/2.对定时器0进行重编写
#include <REGX52.H>
void Timer0_Init(void) //@11.0592MHz{ TMOD &= 0xF0; TMOD |= 0x01; TL0 = 0x00; TH0 = 0x00; TF0 = 0; TR0 = 0; ET0=1; EA=1; PT0=0;}
///TH0 TL0不能随便给Number的,有高低位之分!void Timer0_SetCounter(unsigned int Number){ TH0=Number/256; TL0=Number%256;}
//!!!unsigned int Timer0_GetCounter(void){ //number=TL0+TH0; return (TH0<<8)|TL0;}
//!!!void Timer0_Run(unsigned char Flag){// if(Flag)// {// TR0=1;// }// else// {// TR0=0;// } TR0=Flag;}
unsigned int Timer0_usCount(unsigned int TL,unsigned int TH)//时间转换器{ unsigned int us = (0xFF-TH)*16*16 + (0xFF-TL); return us;}
/*定时器中断函数模板void Timer0_Routine() interrupt 1 //中断子程序{
static unsigned int T0Count;//静态局部变量,保证退出函数之后不销毁 TL0 = 0x66; //设置定时初始值 TH0 = 0xFC; //设置定时初始值 T0Count++;//每次进入中断子程序,秒控制器自加一 if(T0Count>=1000)//每1s执行对P2_0的操作 { T0Count=0; P2_0 =~P2_0; }}*/3.红外通信模块
#include <REGX52.H>#include "Timer0.h"#include "INT0.h"
//unsigned char IR_Time; 错误!!!这里定义为字符类型,对应的数值仅有255,对应的13500无法赋值给IR_Timeunsigned int IR_Time;unsigned char IR_State;
unsigned char IR_Data[4];unsigned char IR_Data_p;
unsigned char IR_DataFlag;unsigned char IR_RepeatFlag;
unsigned char IR_Address;unsigned char IR_Command;
void IR_Init()//红外中断初始化{ Timer0_Init(); Int0_Init();}
unsigned char IR_GetAdress(void){ return IR_Address;}
unsigned char IR_GetCommand(void){ return IR_Command;}
unsigned char IR_GetDataFlag(void){ unsigned int Flag = IR_DataFlag; IR_DataFlag=0; return Flag;}
unsigned char IR_GetRepeatFlag(void){ unsigned int Flag = IR_RepeatFlag; IR_RepeatFlag=0; return Flag;}
void Int0_Rountine(void) interrupt 0 //外部中断函数,使用状态机方法{ if(IR_State3.主函数
运行问题1:在没有>IR_GetDataFlag()||IR_GetRepeatFlag()<的情况下,按下对应的红外按键也会产生连加的现象,这里
// if(Command==0x15)
// {
// Num–;
// }
// if(Command==0x09)
// {
// Num++;
// }跳出了>if(IR_GetDataFlag()),只要红外遥控发出信号,红外发送管会产生对应的数据码,只要红外发送管产生单个方波信号,NUM也能自加,正确情况下应该是产生完整的数据码,然后标志位=1,NUM才能加一,这里出现了代码书写逻辑的错误<
#include <REGX52.H>#include "LCD1602.h"#include "IR.h"
unsigned char Num;unsigned char Command,Address;void main(){ LCD_Init(); IR_Init(); LCD_ShowString(1,1,"ADR COM NUM");//tab键会被识别 LCD_ShowHexNum(2,1,00,2); LCD_ShowHexNum(2,6,00,2); LCD_ShowNum(2,11,00,3); while(1) { if(IR_GetDataFlag()||IR_GetRepeatFlag())//IR_GetRepeatFlag连加标志位 { Command=IR_GetCommand(); Address=IR_GetAdress(); LCD_ShowHexNum(2,1,Address,2); LCD_ShowHexNum(2,6,Command,2); if(Command修改完成后,运行正常
现象:按下对应的按键,LCD1602上会显示对应的地址码,键码,以及NUM,按下控制NUM加减的按键,NUM会正确地进行自加减,并且具备连加/减地功能
本程序用到了大量函数封装的方法,便于我们进行调用以及参数的判断,模块化编程极大地优化了代码的结构以及可移植性
二、红外通信+PWM控制电机转速
1.主函数
由于红外通信和PWM都要用到定时器/中断,这里同时使用到STC89C52中的定时器0和定时器1,使用定时器/红外中断时要注意区分优先级
#include <REGX52.H>#include "IR.h"#include "Timer1.h"#include "Nixie.h"#include "Motor.h"
unsigned char Num;unsigned char Command,Address;unsigned char Speed;
void main(){ Motor_Init(); IR_Init(); while(1) { Command=IR_GetCommand(); if(IR_GetDataFlag()) { if(Command==IR_VOL_ADD) { Speed++; Speed%=4; } } switch(Speed) { case 0:Motor_CompareSet(0);break; case 1:Motor_CompareSet(50);break; case 2:Motor_CompareSet(75);break; case 3:Motor_CompareSet(100);break; } Nixie(1,Speed); }}2.直流电机模块(定时器1)
这里将占空比封装成函数
思考:直接将子模块中的参数封装成函数,和直接调用全局变量的区别?
封装成函数更便于调用
#include <REGX52.H>#include "Timer1.h"
unsigned char Count,Compare;
sbit Motor = P1^3;
void Motor_Init(void){ Timer1_Init();}
void Motor_CompareSet(unsigned char num)//占空比设置{ Compare=num;}
void Timer1_Routine() interrupt 3 //PWM控速{ TL1 = 0x9C; TH1 = 0xFF; Count++; Count%=100; if(Count<Compare) { Motor=1; } else { Motor=0; }}现象:按下红外遥控上对应的按键,直流电机速度发生变化
