1
#include "stm32f10x.h"                  // Device header
2

3
void Encoder_Init(void)
4
{
5

6
  RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3,ENABLE);//开启TIM2时钟
7
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
8

9
  GPIO_InitTypeDef GPIO_InitStructure; //结构体类型(已经定义好的） 结构体变量名 ->结构体变量的定义
10
  GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
11
  GPIO_InitStructure.GPIO_Pin=GPIO_Pin_6|GPIO_Pin_7;
12
  GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IPU;//上拉输入
13
  GPIO_Init(GPIOA,&GPIO_InitStructure);
14

15
  /*时基单元初始化配置*/
16
  TIM_InternalClockConfig(TIM3);//定时器上电后默认使用内部时钟,此语句也可以不写
17

18
  TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
19
  TIM_TimeBaseInitStructure.TIM_ClockDivision =  TIM_CKD_DIV1 ;//1分频
20
  TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;//向上计数
21
  TIM_TimeBaseInitStructure.TIM_Prescaler= 1-1;//PSC 不分频
22
  TIM_TimeBaseInitStructure.TIM_Period= 65536 - 1;//ARR
23
  TIM_TimeBaseInitStructure.TIM_RepetitionCounter=0;//重复计数器，高级定时器钟存在，这里不需要用
24
  TIM_TimeBaseInit(TIM3,&TIM_TimeBaseInitStructure);//时基单元初始化
25

26
  /*输入捕获单元配置*/
27
  /**通道1配置**/
28
  TIM_ICInitTypeDef TIM_ICInitStructure;
29
    TIM_ICStructInit(&TIM_ICInitStructure);//给结构体赋初始值，防止出现不确定的状态
30
  TIM_ICInitStructure.TIM_Channel=TIM_Channel_1;//输入捕获通道选择
31
  TIM_ICInitStructure.TIM_ICFilter=0XF;//输入捕获滤波器
32
  //TIM_ICInitStructure.TIM_ICPolarity=TIM_ICPolarity_Rising;//极性，上升沿触发  TIM_EncoderInterfaceConfig重复配置了相同的寄存器
33
  TIM_ICInit(TIM3,&TIM_ICInitStructure);
34
    /**通道2配置**/ //注意：这里不需要再定义新的结构体。因为上一次的值已经写入硬件寄存器
35
  TIM_ICInitStructure.TIM_Channel=TIM_Channel_2;//输入捕获通道选择
36
  TIM_ICInitStructure.TIM_ICFilter=0XF;//输入捕获滤波器
37
  //TIM_ICInitStructure.TIM_ICPolarity=TIM_ICPolarity_Rising;//极性，上升沿触发
38
  TIM_ICInit(TIM3,&TIM_ICInitStructure);
39

40
    /*配置编码器接口*/
41

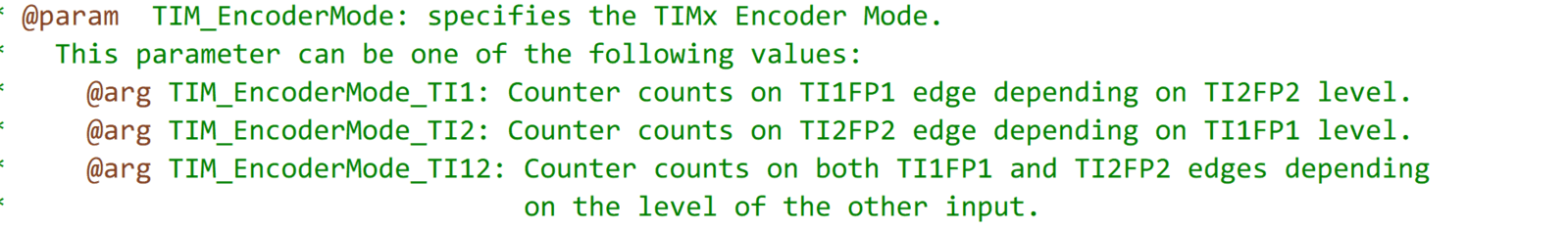

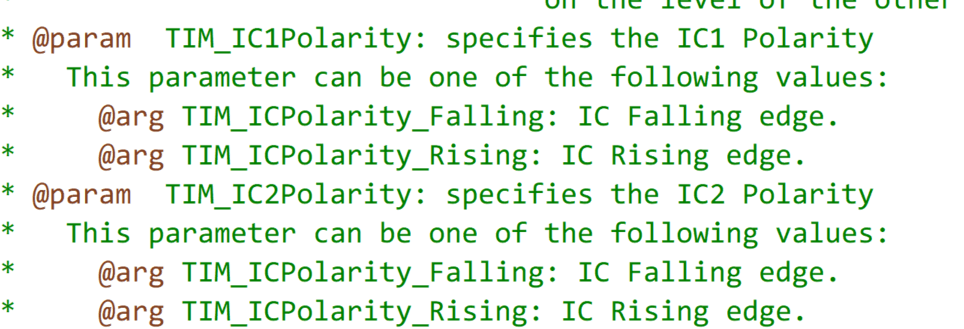

    TIM_EncoderInterfaceConfig(TIM3,TIM_EncoderMode_TI12,TIM_ICPolarity_Rising,TIM_ICPolarity_Rising);//定时器3 ，T1T2同时使用，极性相同(上升沿/下降沿两个都是有效的)，即为正相
42
    //若要反相，那么一个配置位上升沿，一个配置为下降沿有效
43
  TIM_Cmd(TIM3,ENABLE);//启动定时器
44
}
45

46
int16_t Encoder_Get(void)//int16_t 表示有符号数，能把unint16_相比最高位变为了符号位,这里利用到了补码的特性
47
{
48
  return TIM_GetCounter(TIM3);
49
}
